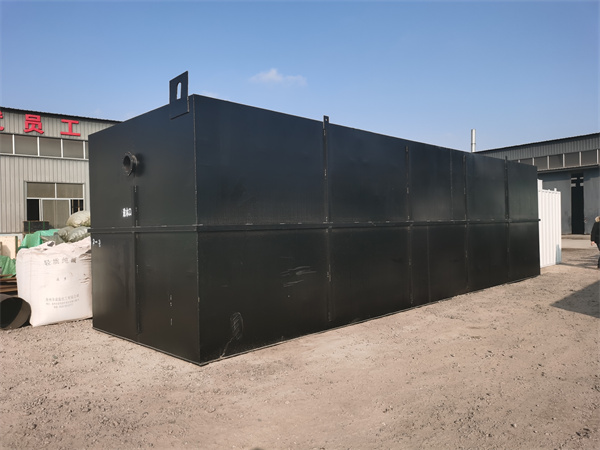

雨水收集及回用系统

一、雨水系统介绍及设计依据

1.一般说明：

雨水收集及回用系统包含雨水收集利用全套设备、管道及附件的供及安装，提供全套雨水回用系统的深化设计图纸及说明。

2.系统介绍

雨水收集及回用系统包括雨水处理机房，处理后的雨水回用于地面冲洗、室外道路冲洗、绿化及广场浇洒。

3.设计依据

《建筑给水排水设计规范》GB50015-2019

《建筑与小区雨水控制及利用工程技术规范》GB50400－2016

《民用建筑节水设计标准》GB50555-2010

二、系统设计要求

雨水收集及回用系统

1.水质标准

经处理后的雨水，其净化质量达到“城市杂用水水质标准”、“景观环境用水的再生水水质标准”和国家中水处理质量的各项要求，其中包括:

色:色度不超过30度

嗅:无不快感觉、无异味

pH值:6.5-9.0

生化氧量BOD5:不超过10毫克/升

化学氧量COD:不超过30毫克/升

浊度:不超过5NTU

总大肠菌群:不超过3个/升

游离余氯:管网末端不低于0.2毫克/升

阴离子表面活性剂:不超过0.5毫克/升

三、处理过程及要求

雨水收集及回用系统

1.自动机械格栅

提供自动机械格栅一台。格栅的设计，能清除其底部的固体杂物，从而避免格栅的堵塞。格栅配备电动机、环形链条、链轮、耙子和隔渣槽。

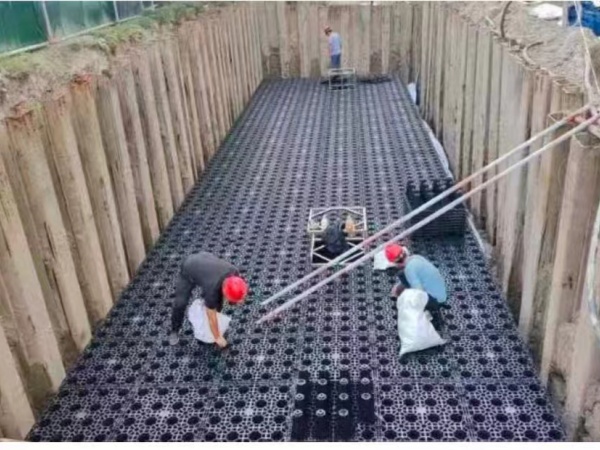

2.雨水储水池

雨水储水池的容积满足设计规范要求。并设置溢流管线，满足雨量达大时溢流排放要求。雨水储水池内，提供以下设备:

1）池底设置集水坑和泄水管，泄水管有不小于0.02的坡度，坡向集水坑，池壁设爬梯。

2）两台（一用一备）废水提升泵将废水排至废水管道。

3.中水一级泵

1）提升泵两台（一用一备），加压至过滤器。

2）水下曝气器要求进行适当的降噪处理。

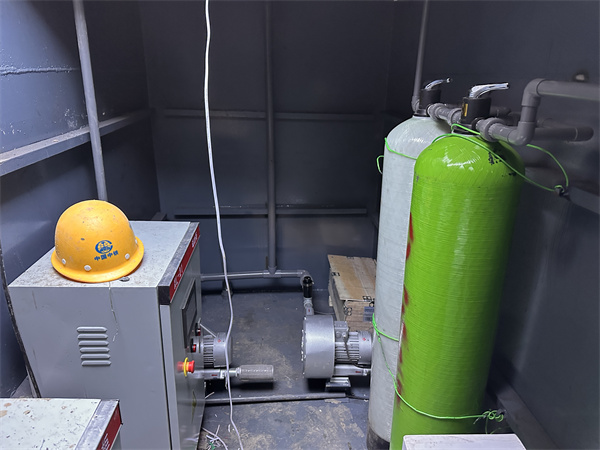

4.石英砂过滤器（两用）

1）提供两台直立式石英砂过滤器。

2）滤水系统的设计考虑在反冲洗砂滤缸时不影响中水处理系统的正常操作。

3）石英砂过滤器的工作过滤流量不超过12立方米/小时/平方米过滤面积，最大运行阻力不大于9m。

4）每台石英砂过滤器必须配备其所的附件，其中包括石英砂过滤器内部零件、反冲洗接口、自动排气阀、闸阀、压力表、检修盖、滤镜、法兰或螺旋纹接口等，反冲洗采用人工控制。

5）石英砂过滤器的外壳为玻璃纤维增强塑料或高碳钢片焊接而成或相等认可的物料所制造，其水压试验能不少于400kPa及维持不少于三小时而没有任何渗漏等现象。

6）提供及安装砂滤缸内的过滤媒介，其中包括有不同等级的石英砂等。其数量按处理时流量而决定。

5.活性碳吸附器（两用）

1）提供两台直立式活性碳吸附器，活性碳吸附器的设计要求基本与石英砂过滤器。

2）吸附器内活性碳高度不小于3m，具体根据处理能力及出水水质计算确定。

6.高低水位警报装置

在曝气调节池内设置高、中、低水位报警装置，当低水位报警时，全系统停止运行；当中水位时，系统自动恢复运行，高水位时报警，同时打开位于地下一层排至室外管网废水管上的电动阀门，并关闭排往中水处理站废水管上的电动阀门，将废水直接排入小市政管线。

在一体化中水设备内水池设有高、低水位报警装置，当低水位报警时，加压泵及消毒设备停止运行；当高水位时，系统自动恢复运行。

在中水储水池设有高、中、低、超低四种液位情况。当低液位时，系统自动开启自来水补水电动阀进行补水；当中液位时，补水电动阀关闭，高水位时报警，超低水位时，供水变频泵组停止运行并报警。

7.雨水回用储水箱

用于储存处理水量和回用水量之间的差值，有效容积不小于日处理水量的30%，设玻璃水位计及取样口。

8.控制盘

提供上述设备所的控制屏，包括电动机开关、断电器、选择开关、指示灯、继电器、接线端、电压计、电流表、低电压接点等。有关系统控制和一般电气设备和施工要求，另见电气章节。

9.消毒剂投加系统

在活性碳过滤器出水管上（管道混合器前）投加消毒剂，消毒剂采用NaCLO，系统由投药桶、搅拌器、计量泵组成，计量泵采用进口产品，不锈钢材质制造。

10.絮凝剂投加系统

在过滤加压泵出水管上（管道混合器前）投加絮凝及，絮凝剂采用PAC，系统由投药桶、搅拌器、计量泵组成，计量泵采用进口产品，不锈钢材质制造。
