初期雨水处理系统，是一种高效循环水处理系统，含水泵、风机、计量泵、搅拌机、进出口压力表、电接点压力表、水垢净系统、自动加药系统、自动控制系统（电动蝶阀、电磁阀）等，即从进水接管点（接口）至出水接口。高效循环水处理系统要求处理后的出水有0.05-0.1MPa的压力。

一、设备构成

初期雨水处理系统包括水垢净系统的药量、滤料、填料等。包含高效循环水处理系统内设备之间的连接管道、管件和阀门等。

电气系统：低压进线柜(包含集中补偿柜)及之后的其他柜体，如操作柜、控制柜、操作箱、设备控制柜、低压柜、动力柜、低压变频柜及柜体、动力电缆、控制电缆、现场和柜内电缆及桥架均由投标方提供。

二、工艺参数要求

初期雨水处理系统主要参数如下：

处理流量：≥320m3/h

去除率：≤1NTU(悬浮物去除率大于95%)

过滤速度： 40m/h-65m/h

纳污量： 20kg/m3-45kg/m3

过滤介质：对称体短纤维自适滤料

设备运行速度： 40-65m/h

设备直径： 2600mm

设备总高度： 4485mm

设计压力： 0.4Mpa

工作压力：≤0.35Mpa

最低工作温度： 5℃

最高工作温度： 60℃

本体材料： Q235-A

进出水法兰公称直径： DN250

过滤周期： 8-12h

反冲洗方式：气水混合反冲洗

运行压差：正常出力时≯0.015Mpa；最大出力时≯0.15Mpa

三、配套设备

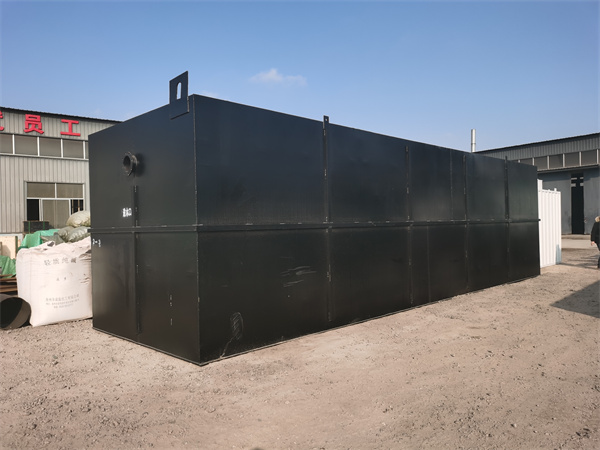

初期雨水处理系统，地埋式雨水处理一体机，主要配置设备如下：

1、原水泵

水泵流量：≥320m3/h

扬程：≥17m

建议品牌：南方泵业、上海凯泉、上海东方

2、混凝加药装置

加药量根据进水水质参数、水量及出水水质参数确定。采用湿式投加，药剂通过配药桶将药剂经过高浓度配制、搅拌均匀后，配置成工艺合适的可投加配比浓度药液，最后采用压力计量泵投加到设备原水进水总管内。

药剂采用聚合氯化铝，投加浓度2.5%，投加量按2-6mg/L计算；

配药（溶解）桶：容积V=500L；材质：PE，带搅拌机。

投药计量泵：流量62L/h，建议品牌SEKO、米顿罗、帕斯菲达。

3、水垢净化系统

材质： Q235-A

加药量： 210Kg

进出口管径： DN250

4、配套反冲洗风机

风量： Q=11.5m3/min

升压： 0.06MPa

罗茨风机建议品牌：章鼓、长鼓

5、清洗方式：

水反洗+气洗+气水混合冲洗+水正洗

a）水洗时间：                     2-3 min

b)水气合洗时间：                  6-8 min

c)水间断洗间隔：                  1 min

d)水气间断洗持续总时间：          2 min

e)气洗时间：                      3-5 min

f)水洗强度：6-8L/m2.s             水压：0.1-0.15Mpa

g)气洗强度：40-60 L/m2.s          空气压力：35-70Kpa

6、设备防腐

罐内防腐按 除锈→H130无毒聚酰胺环氧树脂涂料的工序；

罐外防腐按 除锈→防锈漆二道→防腐中间漆一道→环氧沥青面漆二道的工序，干膜厚度≥110微米；面漆设备安装完毕后现场喷涂。

除不锈钢布水器外，其他设备均进行防腐处理。

防腐按水处理设备技术条件（JB/T 2932-1999）防腐标准执行。

油漆光滑平整，光滑均匀，不得有明显的漏漆、流挂、皱皮、气泡、脱落等。

7、材料要求

加药装置采用的材料符合本标准的制定及规定，并有检验合格证。

钢材的使用范围符合JB/T 2932-1999的规定。

壳类零件符合 JB/T 2932-1999的规定。

法兰符合 HG/T20592的规定。

加药管、进出水管、及排污管的材料符合JB/T 8163-1999的规定。
