雨水回用系统，雨水处理工艺的原则是力求简单，一方面经弃流处理的雨水水质比较洁净，另一方面是降雨随意性大，回收水源不稳定，处理设施经常闲置。

一、设计依据:

1、《建筑给水排水设计标准》GB50015-2019

2、《建筑与小区雨水控制及利用工程技术规范》GB50400-2016

3、《室外排水设计标准》GB50014-2021

4、《雨水集蓄利用工程技术规范》GB/T50596-2010

5、《给水排水管道工程施工及验收规范》(GB50268-2008)

6、《城市污水再生利用城市杂用水水质》GB/T18920-2002

7、《城市污水再生利用景观环境用水水质》GB/T18921-2002

8、《绿色建筑评价标准》GB/T50378-2019

9、建设单位提供的建筑周围市政条件资料;

10、建筑和有关工种提供的条件图及设计资料

二、设计范围:

本项目雨水回用系统的设计包括:

1、初期雨水的弃流装置、储水设备及配件;

2、回用系统的水箱、水泵及附件、控制箱;

3、水质处理设备:过滤，消毒装置;

4、不包含项目土建施工;

三、雨水回收利用系统工程概述

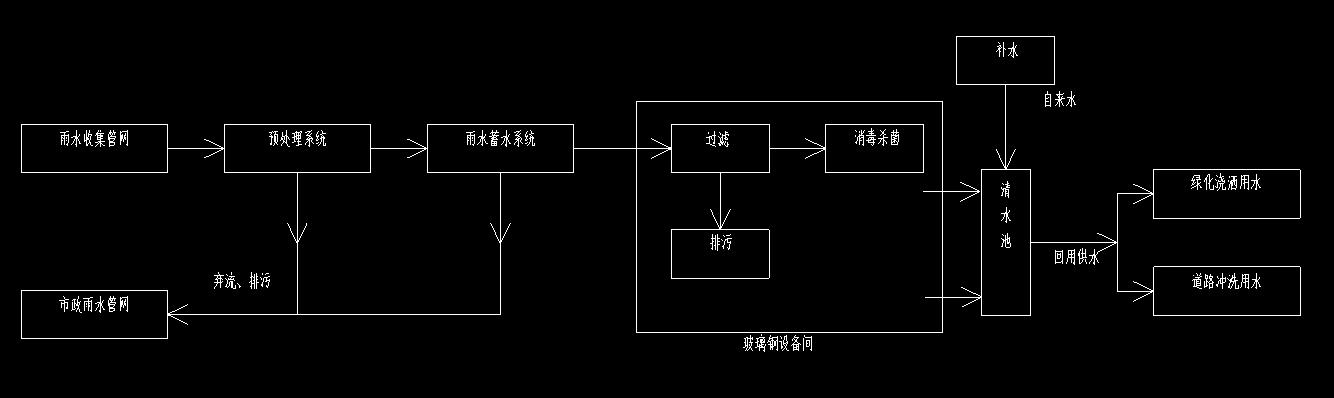

根据项目情况，雨水回用系统设计4套雨水收集利用系统。设置玻璃钢蓄水池总容积为400m3，玻璃钢清水池总容积为240m3。雨水收集与利用系统工艺流程如下:

四、水质要求

1、弃流后水质要求

CODcr:70~100mg/L;SS:20~40mg/L;色度:10~40度;

2、达标排放:

雨水回用系统处理后的雨水水质应根据用途确定，CODcr和SS指标符合下表规定，其余指标符合国家现行相关标准的规定。

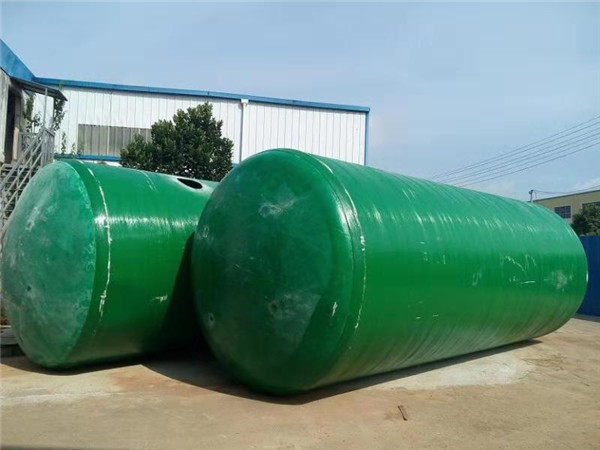

3、储存方式:本项目采用玻璃钢蓄水池做雨水收集池，玻璃钢池储水相对钢筋混凝土水池及PP雨水模块，更便于安装，施工周期大大缩短，成本大大降低。

五、雨水处理工艺

雨水处理工艺的原则是力求简单，一方面经弃流处理的雨水水质比较洁净，另一方面是降雨随意性大，回收水源不稳定，处理设施经常闲置。

由于雨水回用水主要污染物为COD和SS，经初期弃流后的雨水在储水池内有充分的时间完成沉淀作用，沉淀处理的雨水经简单过滤、消毒后完全可达到回用水水质标准，一般不需要做深度处理。

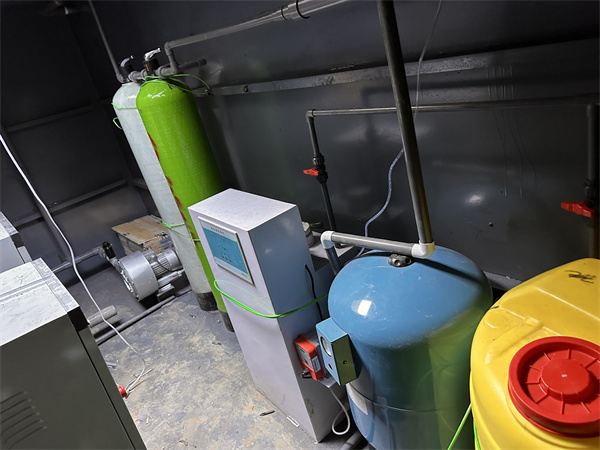

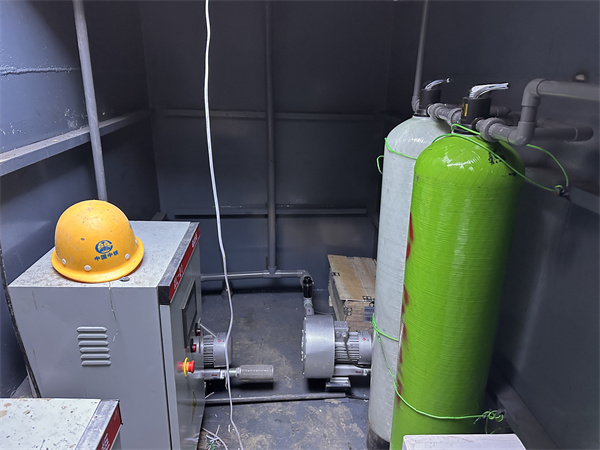

过滤:采用过滤器，过滤精度为100μm。过滤一段时间，需将过滤器的反冲洗开关打开，滤室进行反冲洗，冲洗滤层截留的污物，反冲洗历时7~10min，反洗水经排泥泵排出。

消毒:本处理系统采用紫外线消毒装置。

六、回用水系统

1、补水:当雨水利用系统回用水箱水位达到低水位时，考虑补充市政水源进雨水清水池。补水时，控制补水至雨水正常蓄水水位大约2/3处，留出空间以备降雨时收集。清水池内的市政补水管的出水口应高于清水池内溢流水位，其间距不得小于2.5倍补水管管径，且不应不小于150mm。

2、回用水泵控制

回用水泵控制原理:由水泵出口处的电节点压力表控制水泵工频运行，最不利点供水压力按0.2MPa计。回用水泵由物业人员定时手动启动，建议在物业管理办公室等处设远程启动水泵按钮。

3、雨水回用系统的管网应标注有“雨水”标志，并不得与自来水管网直接连接，取水口应设带锁装置，以防止误接、误用、误饮。

4、回用给水管道必须铺设在老土层上，一般可不做基础，但对通过回填垃圾，建筑废料，流沙层，沼泽地等地段时，应换用粘土夯实后铺管，其密实度不得低于95%;当管底为岩石或半岩层时，应在管底铺中砂或粗砂厚200mm作基础.回填土中不得夹带石块，砖头，草皮，树根等杂物。当给水管敷设在雨水口下面时，应采用钢管或者钢套管，套管伸出交叉管的长度每边不得小于3米，套管两端应采用防水材料封闭。

七、用水安全措施

1、雨水供水管外壁应按设计规定涂色或标识;

2、当设有取水口时，应设锁具或专门开启工具;

3、水池(箱)、阀门、水表、给水栓、取水口应有明显“雨水”标识。

八、管材及配件

1、雨水收集管道、溢流管采用HDPE双壁波纹管，承插连接;

2、雨水提升管、排泥管、回用水管采用PPR管，热熔连接。

3、提升井、排泥井，回用井采用HDPE成品井筒。

九、运营管理中的注意事项:

1、每个雨季前至少进行一次产品维护，检查水泵是否运行正常。

2、定期检查电动阀、电磁阀是否运行正常。

十、系统验收

1、雨水利用管道系统的验收按《给水排水管道工程施工及验收规范》(GB50268-2008)及不同管材的标准要求分别进行验收;

2、回填土密度的检验:回填土的密度应符合具体工程要求，在设计无要求时，可按以下要求执行，密实度检验可用环刀法检验。沟槽回填的最佳密实度90%水池顶面上部0.5m内85%水池面上部0.5m外至顶面80%沟槽回填的最佳密实度90%

3、水池及管道密闭性检验:采用满水检验方法。水池及管道的密闭性检验时，尤其要注意管道的接口及管道与水池池体连接处不得有漏水现象。

4、雨水利用工程系统整体验收采用试运行法。
