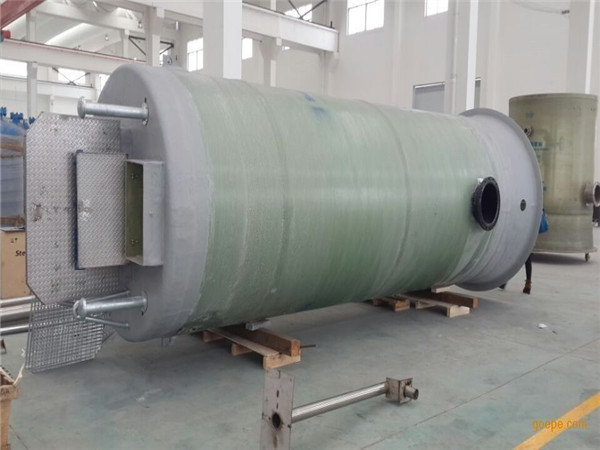

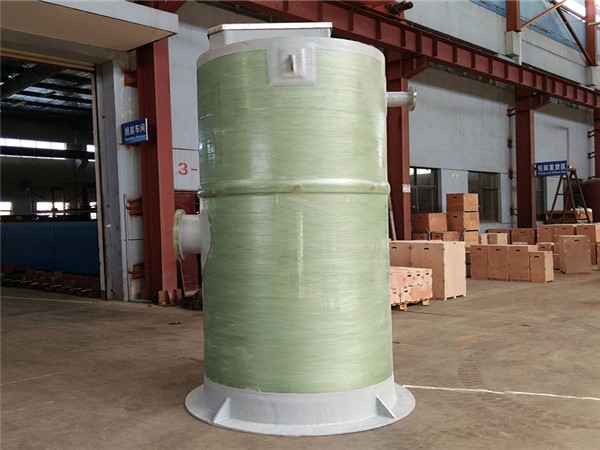

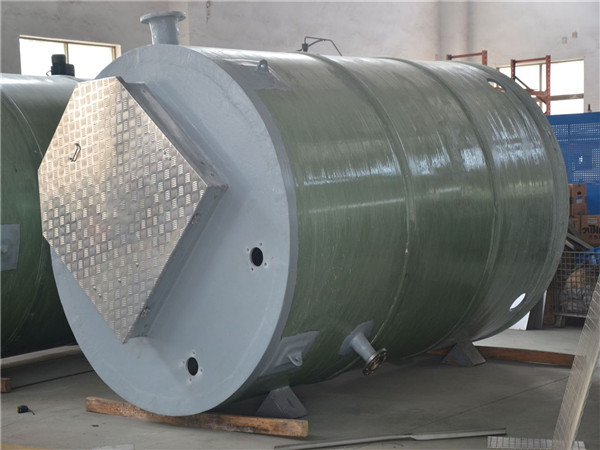

一、预制一体化泵站构造

1、防滑顶盖盖板材料由GRP制成。盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。GRP材料外保护层加抗紫外线材料，防止长时间裸露在太阳光下面老化。整体顶盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。

2、泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。可加装防盗安全锁。可加气压弹簧，轻松打开。厚度须5mm。

3、GRP玻璃钢筒体筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号顶级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，筒体巴氏硬度达到40Hba以上，拉伸强度达到150MPa,弯曲强度达到120Mpa。泵站底座必须有抗浮设计，井筒外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。

4、吊耳外部2-4个吊耳，易于安装、吊装。

5、配套污水泵

配套性能污水泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。泵的所有旋转部件（包括电机）在制造时均进行动、静平衡实验。泵运转噪音低于80dB(A)。自耦安装的潜污泵，配备有出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。

水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封。潜污泵的叶轮带有叶轮端耐磨环，泵体带有蜗壳端的耐磨环，相应的间隙能够有效的保证潜污泵在整个使用寿命周期内的高效运转。泵需自带反冲洗装置，确保泵坑底部无淤泥沉积。

泵的潜水电机是三相鼠笼式感应电机。电机的防护等级为IEC IP68级，绝缘等级为F级，155℃。合适的额定功率保证水泵在整个性能曲线中不会发生过载。电机能每小时启动15次。泵头和电机能浸入和连续泵送最高为40℃的液体，并且定子绕组的平均温升不超过80℃。电机和电缆能在最大20米淹深下连续使用而不失去其防水性能（符合IP68防护等级）。为监控每相绕阻上的温度，在每相定子绕组线圈中装有热敏开关，热敏开关的设定打开温度为150℃，并接至控制柜，与控制继电器连接。电机内设多個保护装置并监测控制。包括埋置在定子线圈中热敏开关、接线室内机械式触动的湿度微动开关。

1）热敏开关电机定子的每一相均由常闭型双金属片式热敏开关保护，热敏开关埋置于定子内，三只串联于同一回路中。在150°C时动作断开，以防线圈过载、过热，保护电机。当温度过高时，热敏开关打开，报警并停止电机。

2）泄漏传感器在接线室内设湿度传感器，在接线室进水时提前预警以防损坏电机。泄漏传感器必须在电机内水份去除后才能手动更换，而不能自动复位，以防止电机内还有水份时电机启动。

3）油室漏水保护在油室中设漏水保护传感器，确保在水进入电机室前提前预警，以便用户及时采取维修保养措施，在液体进入电机室前换油，保护电机不进水。维修可以安排在正常停泵时从容进行，避免紧急停机，不会影响设备的工艺运行。

4)水泵专用保护继电器随水泵配套提供，安装于就地控制箱内,专用保护继电器接受水泵电机保护元件的报警信号，并将报警故障信号传送到泵的管理系统或污水处理厂的中央控制系统。以便自动停止电机。

二、预制一体化泵站有哪些优势

1、污水一体化提升泵站占地面积小。

2、简体材质为强化玻璃钢，防腐蚀能力很强。

3、施工周期短：两周内就能完成包括挖掘、回填、压实、连接、渗漏测试、控制系统安装、试运行、终调试和所有的工序。

4、预制泵站外观美观，筒体无泄漏，绿色清洁。

5、针对泵站底部杂质淤积和臭气问题，采用自清洁底部设计，泵站无需人工清淤。

6、配有智能控制系统，无需专人值守，节省管理费。
