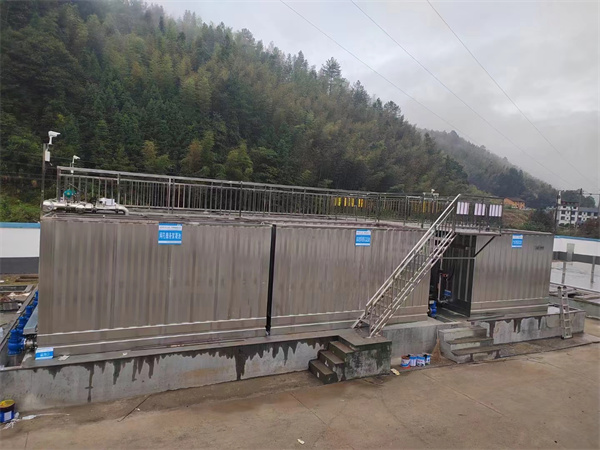

模块化净水系统，是按“立体化、生态化、智能化、装备化、标准化”标准组织实施的净水厂系统。微（小）型模块化净水厂系统是基于侧向流水平沉淀技术为基础研发的，系统集成现今主流的净水工艺：絮凝、沉淀（气浮）、过滤、消毒等，具有成熟、稳定、运行成本低的特点。根据应用场景对吊装、运输、使用等多方面的要求，将各工艺环节的设计进行了反复的调整，最终实现完整工艺的集成，在保障工艺先进性的同时实现了独立运输，快速吊装就位，全自动无人值守稳定运行的目标。

一、模块化净水系统主要具有如下特点：

1. 集成多种净水工艺，可将混合、絮凝、气浮、沉淀、过滤、纳滤、消毒等水处理工艺集成于设备内部，并配置药剂投加、反冲洗、加压提升、电控系统及配套管路等；

2. 整体设计，便于运输安装，预留多种工艺接口，配备丰富的拓展模块，可快速实现现场的通水运行及出水达标使用；

3. 高效的信息传输及管理系统，全面监控各站点全自动运行情况，配置安全警报系统，实现无人值守；

4. 运营托管。所有运行维护，耗材补充，设备管理，定期保养等工作，可完全交由处理。将设立运营中心，配备经验丰富的运维工程师负责日常的运营管理工作，完全解除客户运维负担。运营托管有设备年费方式和水量计费方式等多种合作方式可供选择。

5. 客户自主运营，提供技术支持。微小型净水厂系统日常可以完全自主运行，远程监控。因此客户自主运营的负担将大大减轻。将提供24小时的远程技术支持，一天内到达现场的快速响应机制，设备定期巡检服务等多种支持服务，协助客户实现高效运营。

二、结构描述

模块化净水系统分为五个部分组成（斗状网格絮凝反应区、缓衡过度布水区、斜管沉淀区、集排泥区、V形过滤区），进水电动阀、进水流量仪表、液位仪表、浊度/余氯、模块化净水设备，加药设备执行机构、消毒设备执行机构、水反冲洗模块、汽反冲洗模块、排污阀运行方式手动/自动/远程。

模块化净水系统具有自动进水、自动定时排泥、自动反冲洗、并能根据清水池的液位来控制本身设备的自动化和其它相关设备的自动化连锁等。

模块化净水系统采用网格絮凝池反应絮凝，箱式结构，是水厂常规物理处理三大工艺刚开始的一道关键工序，原水进入网格絮凝、沉淀之前要经过管式混合器加药口处，加入絮凝剂（溶液）后，初混合后的水需经过多层网格絮凝，流速进一步减缓，水流通过网格的孔眼时水流收缩，过网后水流扩大，流速减小，持续分段紊动，絮体颗粒均匀的得到多次重复碰撞，有效的挤出絮体内部的水分，在絮凝剂的作用下，形成易于分离的密实絮体，而沉积下来。

沉淀区设有蜂窝斜管填料（孔径为35mm，厚度≥δ0.6mm），为了避免水量突变的冲击负荷的耐力强、斜管填料材质为乙丙共聚（改性），本原材料在水下具有使用寿命长、强度高、耐抗冲击力性能好等特点，使原水以及水中的悬浮物和药剂进行充分反应，让水中矾花在布水区循环状态下与杂质进行充分接触形成大矾花，已形成的大矾花更密实更大，矾花密度比重大于水的比重，重力沉降到底集泥区，小矾花密度接近于水的密度一道进入斜管沉降区，由于斜管的吸附粘结在斜管壁上，系统设备是连续运行，所以斜管内壁上的矾花越累越多，当随水流上升的作用松动斜管壁上已形成的大矾花，随重力作用滑落集泥区，集泥区污泥靠水的重力（静压）下由排污阀自动将泥排出至外面排水沟。

滤池反冲洗配套的罗茨风机及管路、电缆、控制线缆以及配电柜、控制柜由一体化设备自动PLC控制箱自动程序控制。

三、工作原理

1、模块化净水系统原水和全自动加药装置加入的絮凝剂一并进入管道混合器，经管道混合器使水和絮凝剂充分混合后、经折板反应装置使絮凝剂中的阴阳离子分别与水中的阴阳离子充分接触、反应后经整流器使水均匀分布到斜管沉淀器中，经斜管沉淀器充分沉淀后、一部分沉淀物淤积在沉淀池的淤泥收集器中，淤泥收集器不断收集悬浮物，造成淤泥收集器的阻力逐渐增加，因而促使虹吸管内的水位不断的升高，当水位达到虹吸辅助管管口时，便发生虹吸作用。

2、冲洗水箱中的水自下而上地通过淤泥收集器的水与淤泥分离板，对淤泥收集器进行反冲洗。当冲洗水箱水面降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。淤泥收集器反冲洗结束，进入下一个周期，另一部分矾花状的沉定物自流到过滤器内，经过滤床自上而下的过滤，清水即从连通管注入冲洗水箱内贮存，水箱充满后，通过出水管且经全自动二氧化氯发生器消毒器消毒后进入清水池。

3、一体化净水设备厂滤床不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断的升高，当水位达到虹吸辅助管管口时，便发生虹吸作用。这时，冲洗水箱中的水自下而上地通过滤床，对滤料进行反冲洗。当冲洗水箱水面降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一个周期。

四、操作步骤

步骤阶段 进水阀 出水阀 排水阀 反洗

进气阀 反洗

进水阀 反洗

风机 反洗

水泵 设置

时间

正常运行 ○ ○ ○ ● ● ● ●

气反洗 ● ● ○ ○ ● ○ ● 2min

气水反洗 ● ● ○ ○ ○ ○ ○ 4min

水反洗 ● ● ○ ● ○ ● ○ 6min

图标备注：○代表开启状态      ●代表关闭状态

五、模块集成化净水设备优势

（1）模块化布置，操作管理方便，室内外均可安置。

（2）本一体化装置不仅对浊度去除率高，另对COD、色度、胶体、腐物质具有一定的去除效果。

（3）在刮风下雨或泥石流源水不稳定的情况下，能承受源水浊度≤3000NTU，出水浊度≤1NTU。

（4）可适合单座小处理量Q=500m3/d，可适合大处理量Q=15000m3/d，处理量在5000m3/d的可分为多台组合使用，在维护时可分开运行产水，方便维护同时不影响产水需求。

（5）适用范围广；如工矿企业给水、应急消防用水、中大型自来水厂、农村生活用水等。

模块化净水系统是集反应、沉淀、过滤、反冲、排泥于一体的净水设备，在原水符合饮用水源标准时，其出水经加氯消毒后可达生活饮用水标准。一体化净水装置，具有良好的净水效果、性能稳定、结构紧凑、体积小、占地面积少、维修容易、管理操作方便等优点。与常规净水设备相比具。
