旋流除砂器

发布时间：2023-12-08

旋流除砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂，洗煤水、工业选矿、液体除气以及非互溶液体的分离。

一、工作原理

旋流除污器是一种除污效率很高及清污及清污极其方便可靠的除污器，对应于平均容量为1.8g/cm³的铁锈，泥沙等杂质，其分离粒径为0.07mm.当粒径为0.3mm时其除污效率可达97%。

旋流除砂器是利用离心分离的原理进行除砂的，由于进水管安装在筒体的偏心位置，所以当水通过旋流除砂器进水管后，沿筒体的圆周切线方向形成斜向下的圆周流体，水流旋转着向下推移，当水流到达椎体某部位后，转而沿筒体轴心向上旋转，后经出水管排出，沙粒在流体惯性离心力和自身重力作用下，沿椎体壁面落入设备下部锥形渣斗中，椎体下部设有构件防止沙粒向上泛起，当积累在渣斗中的沙粒到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除砂器，因此，这种除污器无需安装前后阀门与旁通管及旁通阀，所以旋流除污器在占地面积和初投资上都相对节省。

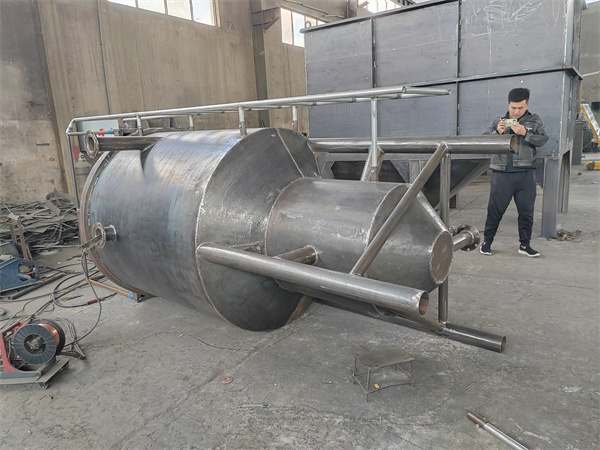

旋流除砂器

旋流除污器可在运行中清污，即不必关闭水泵，在清污时，蝶阀缓慢开启，先流出的是污水，接着是浊水，后是清水，清水流出的同时清洗了蝶阀阀体衬胶，因此，蝶阀关闭后不会漏水。

旋流除砂器（旋流除污器）的工作原理是利用离心分离进行除砂除污，进水口安装在筒估的偏心位置，出水口安装在筒体上方。旋流除砂器是一种除污垢及清洗极其方便可靠的产品，在运行中清污，清污时蝶阀慢慢打开，排出污水、浊水，清水流出时关闭蝶阀。旋流除砂器成本低，易安装，体积小，处理能力高等优点，且可以多台并连使用。

二、旋流除砂器处理效果

旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

※ 除砂直径：> 0.1mm；

※ 出水浊度：≤10度；

※ 进水压力：≤0.25Mpa；

※ 工作温度：常温

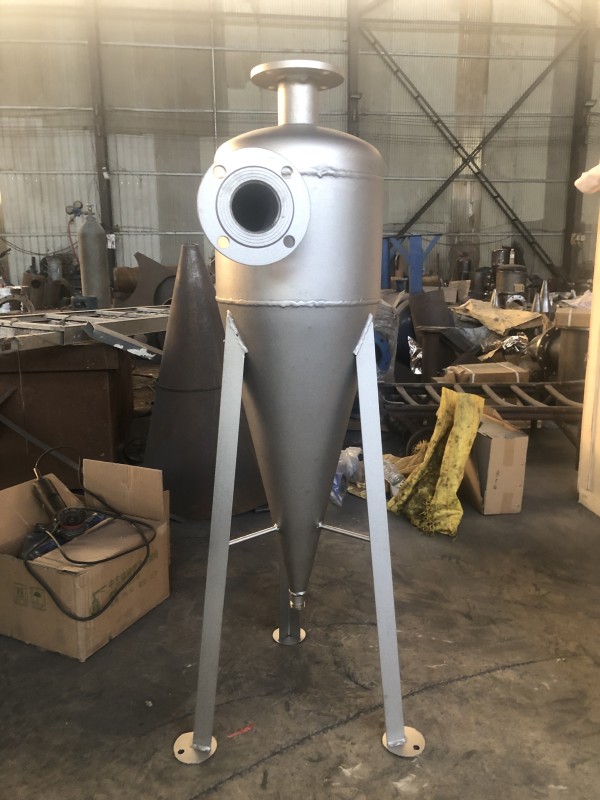

旋流除砂器

三、旋流除砂器优点

旋流除砂器，广泛应用于化工、环保、医药、食品、等诸多行业的液固分离。实践证明，旋流除砂器是一种经济有效，操作简单，不需要维护，一次性投资，不耗能的绿色环保纯物理法水处理设备，采购水处理设备就找美加墨世界杯官方网站。

※ 结构简单，操作简便，使用安全可靠，维护简单。

※ 具有体积小，处理能力大，节省现场空间等优点。

※ 可在不间断供水过程中清除水中的砂粒。

※体积小，处理能力大

※与扩大管、缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间等优点。

※不间断供水

※可在不间断供水过程中清除水中的砂粒。

※除砂效率高

※避免了其他除砂方式存在水质二次污染的现象，除砂效率高。

※在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。

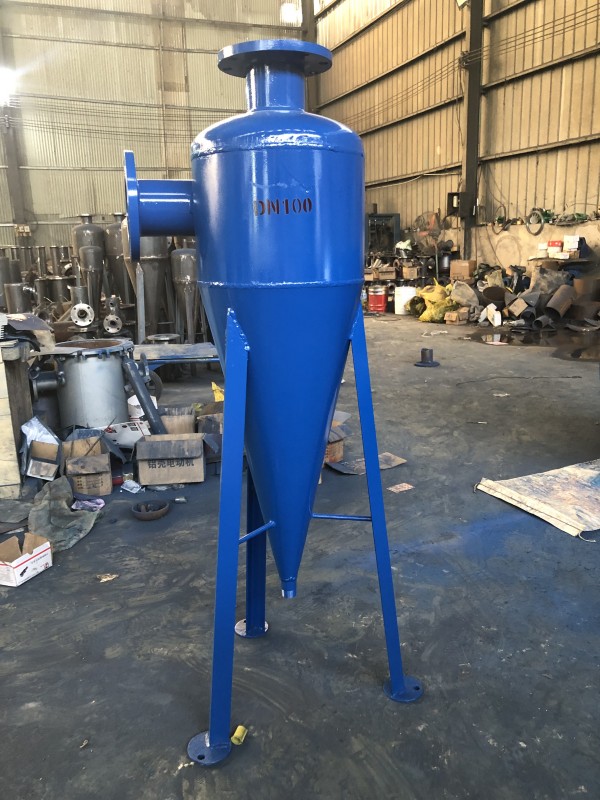

旋流除砂器

四、规格和型号

旋流除砂器型号	处理量 T/H	进水压力MPa	外形尺寸			进水口（D1）	出水口（D2）	排污口（D3）
旋流除砂器型号	处理量 T/H	进水压力MPa	D	H	h	进水口（D1）	出水口（D2）	排污口（D3）
MZJ-XL-40	0-10	＞0.2	219	1100	800	40	50	32
MZJ-XL-50	10-20	＞0.2	273	1160	960	50	65	32
MZJ-XL-65	20-30	＞0.2	325	1200	980	65	80	32
MZJ-XL-80	30-50	＞0.25	377	1450	1200	80	100	40
MZJ-XL-100	50-80	＞0.25	425	1450	1200	100	125	40
MZJ-XL-125	80-120	＞0.25	425	1560	1230	125	150	40
MZJ-XL-150	120-180	＞0.3	480	1760	1300	150	200	50
MZJ-XL-200	180-260	＞0.3	530	1850	1450	200	250	50
MZJ-XL-250	260-400	＞0.3	630	2250	1600	250	300	80
MZJ-XL-300	400-650	＞0.3	738	1650	1400	300	300	80
MZJ-XL-350	650-900	＞0.3	830	1750	1450	350	350	100
MZJ-XL-400	900-1200	＞0.3	1000	2300	2000	400	400	125

旋流除砂器按照建设部标准化图集标准，在多年实践的基础上进一步革新，除砂效果更理想。根据离心沉降和密度差的原理，当水流在一定的压力从除砂器进口以切向进入设备，会产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力作用下，使密度低的清水上升，由溢流口排出，密度大的砂沉降到底部并由排砂口排出，从而达到除砂的目的。在一定的范围和条件下，除砂器进水压力盐越大，除砂率超高，并可多台并联使用。旋流除砂器广泛应用于酒店井水净化饮用水、地源热泵、水处理、食品、医药等行业。

更多关于旋流除砂器的相关资料，可关注公司网站（www.sdrxscl.com）！
