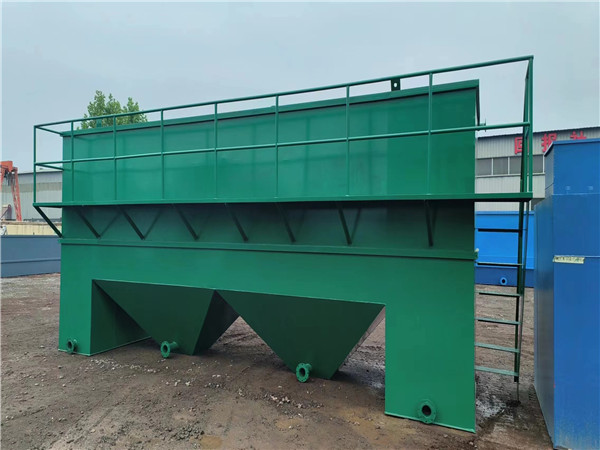

絮凝沉淀池

絮凝沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。

根据其相互运动方向分为逆（异）向流、同向流和侧向流三种不同分离方式。每两块平行斜板间（或平行管内）相当于一个很浅的沉淀池。

优点是：

①利用了层流原理，提高了沉淀池的处理能力；

②缩短了颗粒沉降距离，从而缩短了沉淀时间；

③增加了沉淀池的沉淀面积，从而提高了处理效率。

这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设备。并已定型用于生产实践。优点：去除率高，停留时间短，占地面积小。

设絮凝沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H=V/ u0。可见L与V值不变时，池深H越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下，只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流速可增加到3v，仍能将沉速为u0的颗粒除去，也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提高n倍。

设计参数

(1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；

(2) 斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；

(3) 池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；

(4) 废水在斜管内流速视不同废水而定，如处理生活污水，流速为3-5mm/s。

(5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。

一、沉淀池底部排泥管安装

絮凝沉淀池安装顺序一般从底部开始，先完成底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

二、完成填料支架安装

根据絮凝沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；

三、完成斜管填料粘接

按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。

四、斜管填料池内组装

将粘接后的填料单元在填料支架上部自左向右进行组装。始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。

五、斜管填料上部固定

由于斜管填料比重为0.92略小于水，斜管填料在池内组装到位后需要在填料上方自左向右方向拉上φ10mm的圆钢进行加固（每个单元填料上部要求有两根圆钢通过），圆钢两端在沉淀池池壁上可靠固定，安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象，圆钢采用环氧煤沥青防腐。

六、絮凝沉淀池运行调试

1、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；

2、调整出水堰槽高低及水平度至合适，保持出水均匀；

3、经过以上施工工序，至此絮凝沉淀池填料安装已经全部完成。正常投入使用后需要根据进水中悬浮物浓度情况确定排泥周期，注意及时排泥，确保絮凝沉淀池始终保持良好的运行状态及令人满意的出水水质。
