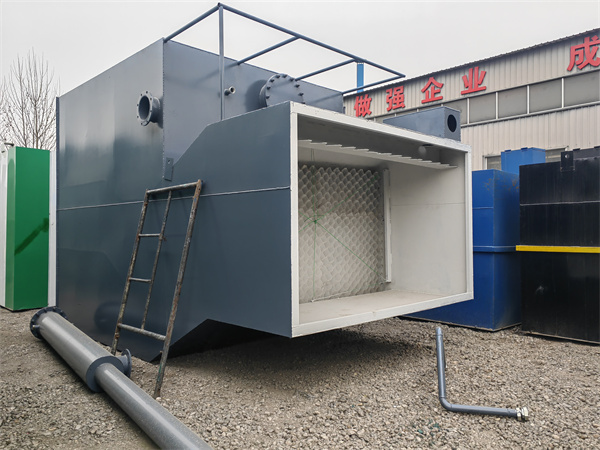

西宁一体化净水设备

一体化净水设备集絮凝，沉淀，排污，反冲洗，集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本公司生产的JY型自动加药装置及消毒 设备，即可成为一个具有全套功能的净水站（厂）。

一、工作原理

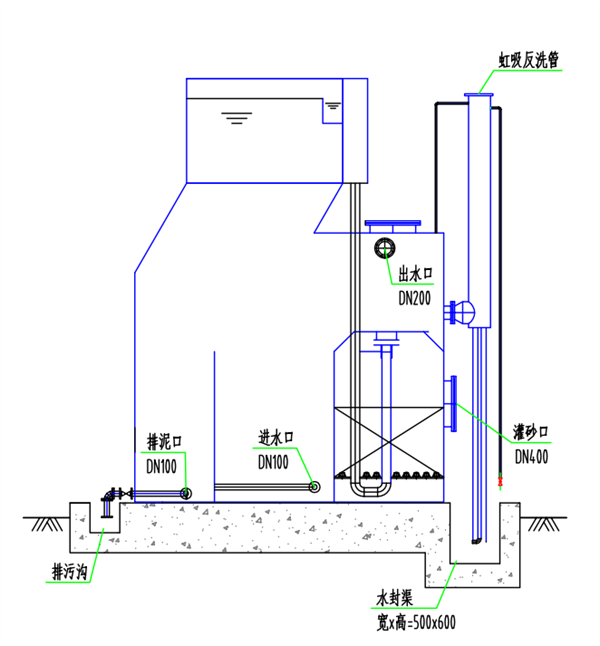

一体化净水器设备：由混凝池、沉淀池、过滤池、水质稳定加药装置、反冲洗装置、水泵及电气控制柜组成。

1、混凝池：采用WTH管道静态混合器，通过水力自动混合混凝剂。投加混凝剂的原水由进水管进入混凝池内，用特制的涡流反应和混凝剂混合，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。也可用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花，不受水量变化而影响效果。

2、沉淀池：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内经行沉淀，沉淀池采用斜管沉淀法，表面负荷为7-8m³/㎡.h。经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗

3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构底部为布水管，中部为石英砂，上部为白煤。过滤速度为7~10m/h，冲洗强度14~16L/㎡.s，最后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲洗时间为5-10分钟。过滤部分采用聚苯乙烯滤珠球过滤。

二、性能优点

一体化净水器设备

1. 净水装置本身从反应、絮凝沉淀、集水、配水、过滤、体内反洗、排泥等一系列运行程序，均达到了全自动运行的效果，值班人员只要定时作水质监视外，无需对净水装置操作管理。

2. 高浓度絮凝层，能使原水中的杂质颗粒在其间得到充分的碰撞接触，吸附的机率增大，因而能适应各种原水的水温和浊度，杂质颗粒去除率高，在投加除藻剂的条件下，除藻功能良好。

3. 迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣及时排除，从而保证稳定的杂质颗粒去除率。

4. 高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的状态。

5. 新颖独创的集水系统及最省的集水水头，使集水更为均匀有效，不仅提高了体积利用率系数，而且其集水水头极小。

6. 净水系统自动化，即保证了净水系统的高效过滤（在原水浊度小于3000mg/L时，滤后水浊度可保持在5mg/L左右），又能自动反冲，无需另设反冲洗水泵或空压机等电气设备，而且节省大量基建投资及日常运行、维护、维修、保养费用，使用寿命长。

一体化净水器设备

7. 设备自耗水率低（约在3%左右），对节省宝贵的水资源起着积极作用。

8. 占地面积小，与一般净水构筑物相比，可节省占地面积50%以上，高度在4.35米左右，室内外均可安置。

9. 便于扩建、改造、搬迁或移地再用。

10. 基建工期短，为常规的澄清过滤设施施工周期的四分之一。

11. 净水出口高度≥2m，清水池可建半地上式，清水泵为自灌式吸水，同时运行更为可靠。

三、构造及材料

1.一体化净水装置

一体化净水装置包含全部的主材核附和材料（净水器主体、斜板、滤料、排泥系统、出水系统、巡检通道、进出水阀门等）。

2.原水管式过滤器

原水管式过滤器2套，分别安装于两个净水器的进水支管上。

3.管式静态混合器

静态混合器结构简单，占地面积小。采用玻璃钢材质，具有加工方便、坚固耐用、耐腐蚀，采用国外先进技术，混合效果好，水头损失小；串接在输送管道中，不另占地，节约工程用地面积；无运动件，各元件仅有水力磨损，寿命长，无需维护。混合器管径按经济流速进行选择，一般按0.9-1.2m/s计算；管径大于500mm的最大流速可达1.5m/s计算。有条件时，将管径放大50-100mm，以便减少水头损失。混合器节数基本组合按三节考虑，水头损失约0.4-0.8m。也可根据混合介质的情况增减节数。混合器管内水压按0.1kg/c㎡考虑，也可根据实际压力进行设备加工。

一体化净水器设备

4.加药系统

加药装置采用计量泵或流量计加混凝剂和助凝剂。用于碱式氯化铝投加，并带有自冲洗装置。溶解罐为机械搅拌，储药容积至少可用18h，含阀门及电气控制设备。每套加药装置都单独的组装在各自组合架上，使加药泵、溶药箱、缓冲器、过滤器、管道、阀门等构成一个独立的整体。加药设备的主要材料采用钢制复合玻璃钢等材质。设备采用电弧（氩弧焊）焊接，在检查焊缝无质量问题的情况下；进行设备内外去渣抛光；进行水压试验无渗漏条件下；在工厂内经行外观检验、水压试验、现场验收试验和必要的耐腐蚀试验，并能在一定的超负荷状态下使用良好。

5.消毒系统

采用计量泵投加，考虑前后加药，用漂白精（或 漂白粉）投加，并带有自冲洗装置。溶解罐为机械搅拌，储药容积至少可用18h，含阀门及电气控制设备。

6.反冲洗系统

反冲洗系统包括水泵、气泵、阀门及电气控制设备等全套设备。采用双环形多喷口旋转式冲洗系统，冲洗效果好，耗水量低。

四、适用范围

一体化净水设备

1、适用于水浊度小于3000mg/L的各类江，河，湖，水库等为水源的农村，城镇，工矿企业的水厂，作为主要的净水处理装置。

2、对于低温，低浊，有季节性藻类的湖泊水源，有其特殊的适应能力。

3、对高纯水，饮料工业用水，锅炉用水等作前置水处理的预处理设备。

4、用于各类工业循环水系统，可有效而大幅度的提高循环用水水质。

一体化净水器适用于江、河、湖、水库等以地表水为水源的给水工程的水质净水，中水回用、及煤矿尾矿水、洗煤水、浴池、游泳池、洗车场、造纸、印染、电镀和其它工业废水的水质净化。

五、性能优点

1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。

2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。

3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。

4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。

5、新颖独创的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。

6、净水系统自动化，既保证了净水系统的高效过滤，(在原水浊度小于3000mg/L，滤后水浊度可保持在3 mg/L以下)又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。

7、自耗水率低约在<5%左右，对节省有限的水资源起着积极的作用。

8、占地面积小，与一般净水构筑物相比，可节省占地<50%以上，高度在4.10米左右，室内外均可安置。

9、便于扩建、改造、再用，便于搬迁或易地再用。

一体化净水器集絮凝，沉淀，排污，反冲洗，重力过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本公司生产的JY型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。

本系列净水装置，不仅使用范围广，处理效果好，出水水质优良，而且耗水量少，动力消耗省，占地闽籍小，节电，节水，节人工，可省去辅助机泵及设施的新型节能新产品。
