雨水收集利用系统技术规范书

雨水处理统包括：截污沉淀装置、雨水弃流过滤装置、雨水储存装置、地埋一体水处理机、控制系统等。

产品必须经国家相关权威机构检测出具相应合格的检测报告。

本次雨水回用于绿地灌溉，供货商应根据实际水质处理目标和国家再生水利用规范对灌溉绿地用水的水质要求，提供与技术要求给定的工艺相符的、更为详细、合理、可行的工艺流程；可在技术要求给定的工艺中增加所需的其它处理工艺，再根据自身提供的工艺流程、技术条件与设计参数，来配置辅助处理单元和设备，并进行管路连接。

供货商应对各系统进行整体设计，并承诺系统能够达到或超过项目描述中的性能要求。

本技术要求仅提出雨水回用处理设备最基本的技术要求，不应理解成全部要求，供货商应对技术要求进行完善和细化，保证满足本技术要求的基本要求和由用户确认的最终要求，提供符合工业制造标准的优质、成熟产品。

本次要求提供的雨水回用处理系统应全自动化正常运行。

供货商应根据技术要求提供的详细工艺流程、系统平面布置图、雨水回用处理站占地面积、进出户管线示意图，提供（但不限于）本系统的详细的设备高程图、管道和仪表流程图、主要设备材料清单。提供所选主要产品的完整设计图，包括完整的设备清单、工艺流程图、产品各部分功能、性能、荷载、维修、安装、调试等资料；同时，还应提供主要设备和附件的生产产地说明、产品的制造材料、水头损失以及压力等级、设计计算书等资料，并报设计复核。

投标人须提供雨水回用处理设备相关的电气控制柜（含液位计）、设备至控制柜之间的动力电缆和控制电缆。

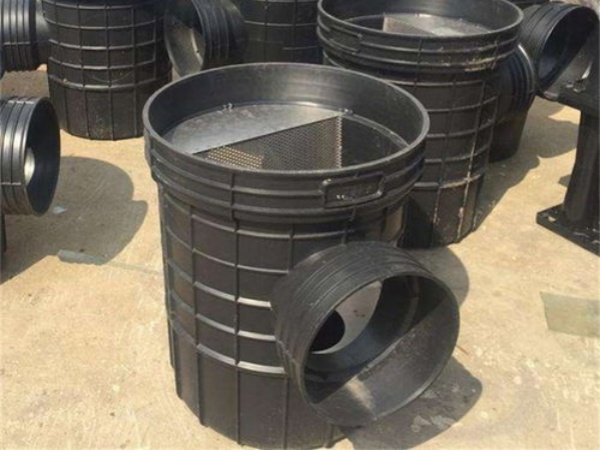

2）截污挂篮沉淀装置技术要求：

设备要求：具有截污网及截污提篮，截污过滤网及截污提篮不得采用编织网结构或加筋编织网结构，需采用冲孔整体制而成，用于拦截大颗粒悬浮物，方便操作清掏。

3）雨水弃流过滤装置技术要求：

设备要求：雨水弃流过滤装置无需人工控制。

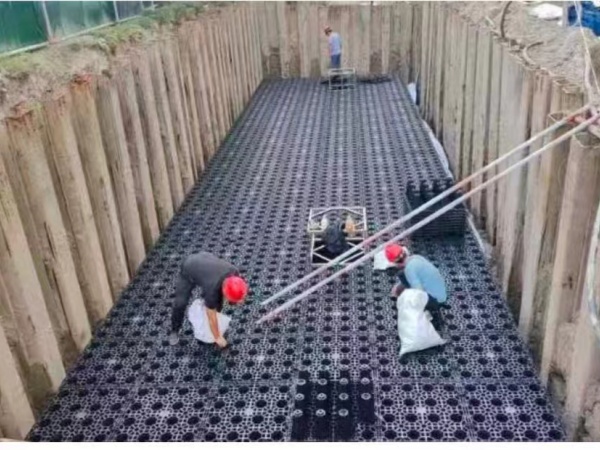

4）水池技术要求：

水池垂直承压力不应小于450kN/m2，且应根据现场以及地质资料和埋深重新复核承压能力是否满足实际需求。

模块之间连接方式必须稳定可靠，为保证上下及左右连接的稳定性，连接件需同时连接上下四个方向，确保水池的承压结构紧密无可偏移缝隙。

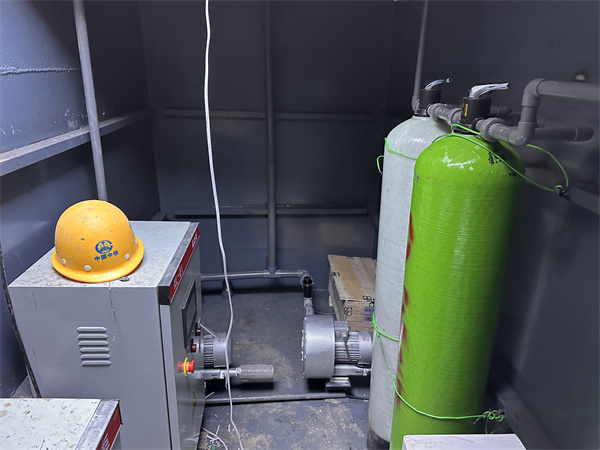

5）地埋雨水处理一体机技术要求：

（1）安装方式：放置在砖砌设备坑内；

（2）内部构造：含有高速过滤装置、加药消毒系统、智能补水系统、压力感应系统、手动反冲洗系统、泄压回水系统、水量计量系统、排污系统、单开式防水检修盖、检修爬梯、水流方向标识等。

（a）高速过滤装置：全自动清洗过滤器采用不锈钢材料制作，耐腐蚀，耐压（正常工作压力2.5~4kg/cm2）。出水浊度要求小于2NTU。

（b）加药消毒系统：采用的是机电一体化结构形式，加药装置配有搅拌系统，加药系统和自动控制系统。控制系统可实现变频控制，且可以实现就地控制、远程自动控制、手动和自动相互转换加药。

（c）紫外线消毒器：采用高效率、高强度和长寿命的紫外C光发生装置产生的强紫外C光照射水流。要求杀菌速度快、效率高、效果好，按水处理要求照射10s后，可以满足杀死水中病菌、细菌，杀菌效率99.99%。

6）回用供水系统

回用供水系统，由2台潜污泵组成。

所选潜水供水泵技术参数参见2.1.3节内容。

手动时可在控制箱或机房按钮箱加低压开关柜上操作，以电控箱操作为主，同时根据工艺要求，对有关设备自动控制。

7）雨水控制柜技术要求

设备要求：对雨水收集系统中蓄水池、清水池等的液位状态进行监控；对雨水收集系统中的雨水提升泵、排污泵和供水水泵进行控制；当用水缺水时，自动启动供水水泵供水。当清水池缺水时，自动启动雨水提升泵补水；在雨水用完时，自动切换至自来水补水状态，保证系统持续工作。

8）变频控制柜技术要求

设备要求：变频供水控制，应具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类启动方式。

控制方式：可根据液位、压力进行控制，根据液位的高、低变化，自动控制给排水泵的开、停。外接压力表或压力控制器，可根据管网压力的变化自动开泵、关泵。

2）给排水系统（包括生活变频供水装置、雨水回用装置）设备运行状态信息监测包括但不限于以下，具体待设计联络阶段确定：

（2）设备健康诊断功能

给排水及消防主要用电设备均需进行设备健康监测。风水电智慧运维边缘计算系统需根据上传的设备运行状态和故障报警等信息进行设备健康度的诊断，生成设备健康度直观数据，进行趋势判断，达到设备故障预警、预维修提示并能提供相应的操作指南和全生命周期维护报告。

装配式消防泵组、稳压泵组、生活变频供水装置、污水一体化处理装置上传的信息包括电流、电压、开、关、流量、水压、转速和故障报警信息。机电智慧运维系统需根据以上信息进行设备运行时间统计和显示、启动频率统计和显示、操作次数统计和显示、故障报警统计和显示及其他相关的功能，生成设备健康度报告、全生命周期维护报告、进行趋势判断、故障预警并向设备所在停车场发布预警提示及检修提示。

消防管网、给水管网、消防水池、高位消防水箱、生活水箱上传的信息包括流量、压力、液位高度的实时监测。风水电智慧运维边缘计算系统需根据以上信息进行管网压力的统计和显示、管网流量的统计和显示、消防水池、高位消防水箱、生活水箱液位高度的统计和显示及其他相关的功能，系统自动生成流量报表，生成天、月、年的流量对比报表，给水管网异常预测、进行趋势判断并向设备所在地发布预警提示及检修提示。

风水电智慧运维边缘计算系统对设备主要部件监测数据内容包含但不限于以下内容，具体诊断类型待设计联络阶段由设备厂家和智慧运维系统承包商协商确定。
