航运中心中水回用系统，建在地下室，处理站内各水箱内均设有超高液位及高液位报警装置。一体化中水回用系统，处理机房内，电气控制涉及到的声光报警信号均传至24小时有人值守的消防值班室内，特要求甲方考虑消防值班室有预留信号接收端口，并有报警显示功能。

一、设计依据

1.1《室外排水设计规范》(GB50014-2021)；

1.2《建筑给水排水设计标准》(GB50015-2019)；

1.3《建筑中水设计规范》(GB50336-2018)；

1.4《城市污水再生利用城市杂用水水质标准》(GB/T18920-2002)；

1.5《给水排水管道工程施工及验收规范》(GB50268-2008)；

1.6《城市区域环境噪音标准》(GB3096-93)；

1.7《国家建筑标准设计图集》(08SS703-2，《建筑中水处理工程(二)》)；

1.8《城市污水处理厂管道和设备色标》(CJ/T158-2002)；

1.9《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)；

1.10甲方提供的相关数据资料。

二、废水处理回用方案

2.1项目概况:

一体化中水回用系统，位于国际航运中心，项目周边没有可用市政中水，根据当地政策要求及节能需要，需设置中水处理系统。拟回收办公塔楼优质杂排水作为中水原水，原水经过处理站处理后，满足城市杂用水水质标准，供至本项目室外绿化浇灌、道路冲洗及部分车库地面冲洗。根据给排水设计单位提供的资料显示，处理站处理规模为105m3/d，每天24小时运行，小时处理量约为4.4m3/h。

2.2设计进、出水水质

一体化中水回用系统，进水水质无实测资料，中水原水为办公塔楼优质杂排水，参考《建筑中水设计标准》(GB50336-2018)优质杂排水和当地水质情况以及我司多年设计经验，设计进水水质如下表所示。

出水水质达到《城市污水再生利用-城市杂用水水质》(GB18920-2020)表1中城市绿化、道路清扫的要求，设计出水水质如下表所示。

设计进水水质表(单位:mg/L)

序号 项目 单位 进水水质 出水水质

1 BOD5 mg/L ≤100 ≤10

2 CODcr mg/L ≤110

3 SS mg/L ≤110 ≤10

4 浊度 NTU —

5 NH3-N mg/L ≤12 ≤8

6 pH(25℃) 无量纲 6~9 6~9

7 溶解氧 mg/L — ≥2.0

8 总氯 mg/L — ≥1.0(出场)，

0.2b(管网网末端)

9 大肠埃希氏菌

1、“—”表示此项无要求； MPN/100mL

或CFU//100mL — 无

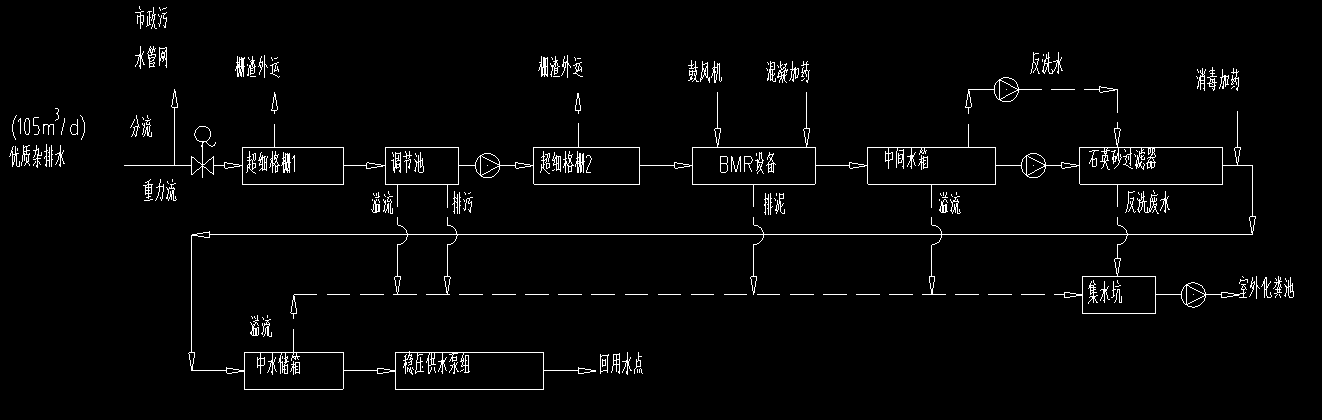

2.3工艺流程

①办公楼优质杂排水自排水管网，重力流进入超细格栅1，对污水中粒径大于5mm的污染物进行去除后，自流进入调节池；当中水处站需停运检修或调节池溢流时时，调节池进水电动阀门(设于B1层，中水站内设手动控制盘，可实现自动启闭，现场手动启闭和中水站内远程启闭和手动启闭)自动关闭，关闭时原水通过优质杂排水旁路，自流至市政污水管网；

②调节池对污水进行水量和水质的调节和均化后，由泵稳定输入超细格栅2；

③超细格栅拦截毛发等细小悬浮物后，进入BMR生物处理系统；

④BMR生物处理系统集成速分生化反应器及沉淀池，进行生化处理及泥水分离，降解污水中的COD、氨氮、SS等污染物。速分生化反应器内填充速分生化球填料，通过填料表面的微生物新陈代谢作用降解污水中的污染物，速分生化反应器O段通过鼓风机给微生物提供氧气，保证微生物正常的活动；速分生化反应器出水经絮凝反应后进入沉淀池，进行泥水分离；

⑤BMR生物处理系统出水进入中间水箱，泵入石英砂过滤器，过滤出水经消毒后进入中水储箱；

⑥中水储箱中的水，由中水稳压供水系统输送至室外绿化、道路冲洗及部分车库地面冲洗进行中水回用。

⑦进水电动阀状态、集水坑运行状态、水箱液位检测信号、水质检测信号均纳入BA系统。

2.5管材管件

①排水管采用当中水处站需停运检修或调节池溢流时时，调节池进水电动阀门(设于B1层，中水站内设手动控制盘，可实现自动启闭，现场手动启闭和中水站内远程启闭和手动启闭)自动关闭，

关闭时原水通过优质杂排水旁路，自流至市政污水管网；

②调节池对污水进行水量和水质的调节和均化后，由泵稳定输入超细格栅2；

③超细格栅拦截毛发等细小悬浮物后，进入BMR生物处理系统；

④BMR生物处理系统集成速分生化反应器及沉淀池，进行生化处理及泥水分离，降解污水中的COD、氨氮、SS等污染物。速分生化反应器内填充速分生化球填料，

通过填料表面的微生物新陈代谢作用降解污水中的污染物，速分生化反应器O段通过鼓风机给微生物提供氧气，保证微生物正常的活动；

速分生化反应器出水经絮凝反应后进入沉淀池，进行泥水分离；

⑤BMR生物处理系统出水进入中间水箱，泵入石英砂过滤器，过滤出水经消毒后进入中水储箱；

⑥中水储箱中的水，由中水稳压供水系统输送至室外绿化、道路冲洗及部分车库地面冲洗进行中水回用。

2.6系统运行监控

①各水箱液位需进行监控，信号接入BA系统，信号监控包括:溢流液位、低液位、无效液位；

②各水箱人孔应加锁，中水泵房入口、存放危险消毒剂的房间应设置门禁系统；

③中水系统出水管设置水质监控，信号接入BA系统；

④系统设置的计量水表均为远传水表，信号接入BA系统；

⑤系统自动加药、水质生化指标等根据运行管理单位需求，确定信号采集范围；

⑥进水电动阀状态、集水坑报警液位(启双泵)信号接入BA系统。
