机场雨水回用系统工艺说明

本文以济南遥墙国际机场雨水回用系统为例，来分享一下机场雨水回用系统工艺！

一、设计依据:

设计相关专业提供的设计资料及基础数据;地方雨水收集与利用主要技术指标;

《建筑与小区雨水控制及利用工程技术规范》 GB 50400-2016

《建筑给水排水设计标准》 GB 50015-2019

《室外给水设计标准》 GB 50013-2018

《室外排水设计标准》 GB 50014-2021

《建筑中水设计标准》 GB 50336-2018

《城市排水工程规划规范》 GB 50318-2017

《给水排水管道工程施工及验收规范》 GB 50268-2008

《城市污水再生利用 城市杂用水水质》 GB/T18920-2020

《绿色建筑评价标准》 GB/T 50378-2019

《模块化雨水储水设施技术标准》CJJ/T 311-2020

《模块化雨水储水设施》CJ/T 542-2020

《海绵型建筑与小区雨水控制及利用》国家建筑标准设计图集17S705

《海绵城市雨水控制与利用工程设计规范》DB11/685-2021

二、工程概况及供水压力要求:

1、本项目为济南遥墙机场二期改扩建工程-东航基地工程-航空配餐工程(一期)室外工程。

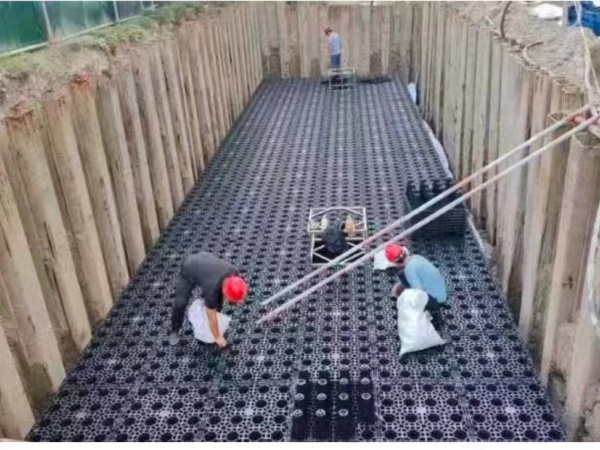

收集地块内下垫面雨水,经处理后可用于该地块内车辆冲洗和绿化、道路浇洒用水、景观水体补给及中水回用等。现做收集回用池,设计蓄水池有效容积为122m3,设备处理水量15m3/h,回用供水能力15m3/h。

2、阀门井后雨水回用系统设计水源出水口设计压力为0.30MPa,设计流量为15m3/h.

三、设计范围:

雨水回收系统工艺设计,包括处理工艺设备、管道系统、电气系统等,阀门井后管道系统由室外雨水回用工程另行设计。

四、工艺流程及水质要求:

(1)雨水综合利用工艺流程:

屋面雨水

雨水收集管网

雨水分流井

溢流

市政雨水管网

绿化用水

路面雨水

蓄水池

过滤器

紫外线消毒

排空(泥)

道路洒水

溢流(弃流)雨水

市政雨水管网

(2)、水质处理要求:

进入收集利用系统的雨水水质以实测资料为准,屋面雨水经初期弃流后的水质,无实测资料时可采用如下值:

CODcr:70~100mg/L;SS:20~40mg/L;色度:10~40度;

经弃流、地面渗透、过滤处理后回用水水质按《城市污水再生利用城市杂用水水质》(GB/T 18920-2002)标准的规定即:

绿  化:COD≤30mg/L; SS≤10mg/L;   道路浇洒:COD≤30mg/L; SS≤10mg/L。

景观补水:COD≤30mg/L; SS≤10mg/L;   车辆冲洗:COD≤30mg/L; SS≤5mg/L;

娱乐水景:COD≤20mg/L; SS≤5mg/L;    冲厕用水:COD≤30mg/L; SS≤10mg/L;

五、设计参数

1、根据《建筑与小区雨水控制及利用工程技术规范》(GB 50400-2016),

需控制及利用的雨水径流总量的计算公式如下:

W =10(Ψc-Ψo) hy F

式中  W——需控制及利用的雨水径流总量(m3);

Ψc——雨量径流系数;

Ψo——控制径流峰值所对应的径流系数;

hy——设计日降雨量(mm);

F ——硬化汇水面面积(hm2)。

2、根据《建筑与小区雨水控制及利用工程技术规范》(GB 50400-2016),屋面雨水弃流径流厚度采用2-3mm,地面弃流采用3-5mm,绿地雨水初期无需考虑弃流,本次设计综合考虑初期弃流取3mm。

六、雨水收集方式

在项目区域内靠近雨水管网末端(排市政出口前端)设置雨水收集水池,在水池前端设置分流井,经弃流后雨水进入雨水收集蓄水池,后经全自动自清洗过滤器过滤和紫外线消毒器杀菌后的回用雨水主要用作地块内的绿化系统和道路冲洗,作为绿化和道路冲洒的补充水源。弃流的初期雨水排入下游雨水管道中;

七、主要设备功能要求

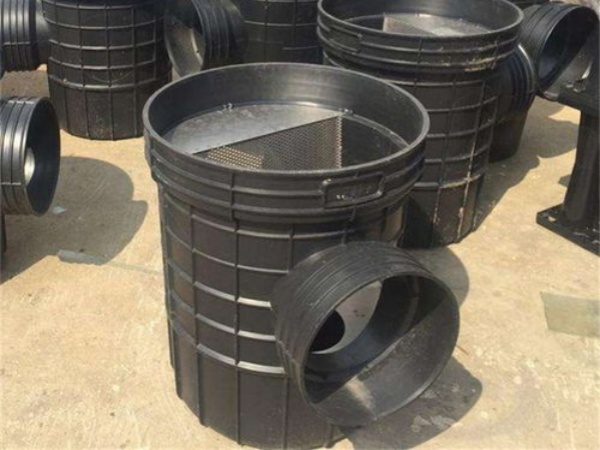

1、分流井:将前期含沙量(杂质)较大的初期雨水弃流至市政管网中,中后期优质雨水收集至蓄水池中

2、全自动过滤器

全自动自清洗过滤器设计出水精度为200μm

3、水泵:回用泵以及蓄水池排空(泥)泵均选用污水污物潜水电泵。

4、消毒器

紫外线消毒器选用高效率的UV-C(LL或LH)紫外灯,选用世界领先的低压高强度紫外线灯管,灯管使用寿命保证在8000-10000小时以上。紫外线消毒器选用高透光率、高纯度的石英套管,保证紫外线透过率在90%%%以上。

6、检查井井盖为临时用井盖,设置在绿化带时宜采用硬聚氯乙烯材质的井盖;当室外环境最冷月平均气温低于-10°C时,应采用聚合物基复合材料的井盖,设置在车行道时,应采用有防护盖座的井盖,防护盖座的做法详见《国家建筑标准设计图集》08SS523第25页要求,位于路面上的井盖宜与路面持平,位于绿化带内的井盖不应低于地面。雨水收集池及弃流装置的检查井井盖应设防坠落设施。 检查井防坠落措施:井口打上了六到八枚膨胀螺丝,然后将聚乙烯防坠网用可开口的金属环连上,防坠网张在井口上。

8、总控制要求:

设置主控制柜1台,所有设备(单独)具备手动控制,电控柜显示齐全,有各用电设备运行、停止、过载、缺相、面板漏电、电机进水、电流、电压等显示。并对泵进行全自动保护(过载、缺相、短路、渗漏)。

1、蓄水池内液位控制如下:

(1)低液位时:回用水泵停止供水,自动开启补水电动阀对水池进行补水,且在电气控制柜上显示水位过低;

(2)高液位时:补水电磁阀关闭;

(3)排空(泥)泵设置手动自动启停,当水池达到高液位时启动,低液位时停止,也可根据现场实际情况,手动启动。

八、施工说明及要求:

(2)系统控制柜置于绿化或附近建筑内,采用防水电控柜,并配备安全警示标志。

(3)雨水利用和排放管道上的检查井设在绿地等非车行道部位,如必须设在机动车路面上,井盖和井座均采用重型球墨铸铁单层井座和井盖,铸铁井盖上表面应低于设计路面标高20mm.

(4)用于雨水收集的雨水管的敷设,按设计标高和坡度敷设,并不应小于0.003。直线管道管材、管件现场热熔连接。

九、系统水质安全保证措施:

(1)回用水供水系统设有自动补水装置,补水的水质应满足回用水的水质要求,补水的能力应满足雨水中断时系统的用水量要求,补水应在净化雨水供量不足时进行。

(2)当采用生活饮用水补水时,自来水补水管出水口应高于水池内最高水位,其间距不得小于2.5倍补水管管径,且不应小于150mm;严禁采用淹没式浮球阀补水。

(3)使用雨水作为非传统水源时,采取用水安全保证措施,且不对人体健康与周围环境产生不良影响;

(4)雨水供水管道上不得装设取水龙头,并应采取下列防止误接、误用、误饮的措施:

a.雨水供水管外壁应按设计规定涂色或标识;

b.当设有取水口时,应设锁具或专门开启工具;

c.水池(箱)、阀门、水表、给水栓、取水口均应有明显的“雨水”标识。

十、系统维护:

(1)工程运行管理机构应配备专职人员,定期对工程运行状态进行观测检查,发现异常及时处理。

(2)工程运行管理机构应建立雨水利用系统(包括水处理设备)维护管理条例及水质监测数据记录和管理条例。

在维护管理条例中,应当至少包括以下内容:

a.旱季时定期对雨水回收系统管道、安全分流井、雨水井中杂物进行清理,填写专用的工作记录单;

b.雨季开始前应对雨水回收系统、处理系统及设备等各部位集中进行全面检查。维护管理条例中应以专用的工作记录单形式明确检查人、检查内容、方法、处理方案和操作规程等。

十一、设备清单
